旋涡高压气泵

products

产品中心

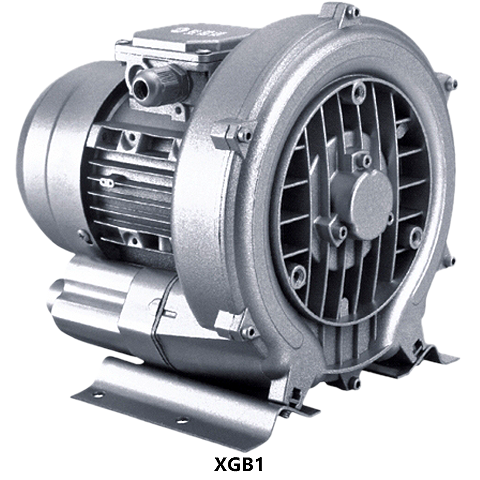

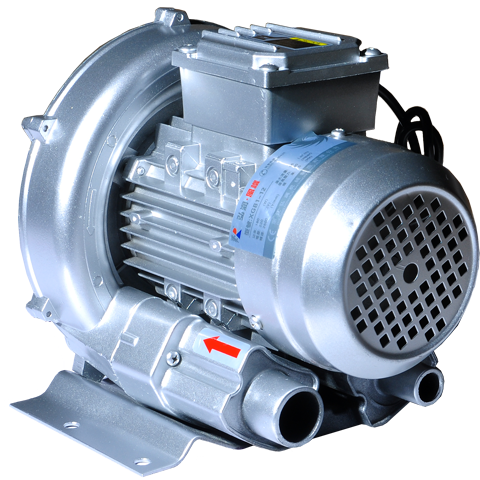

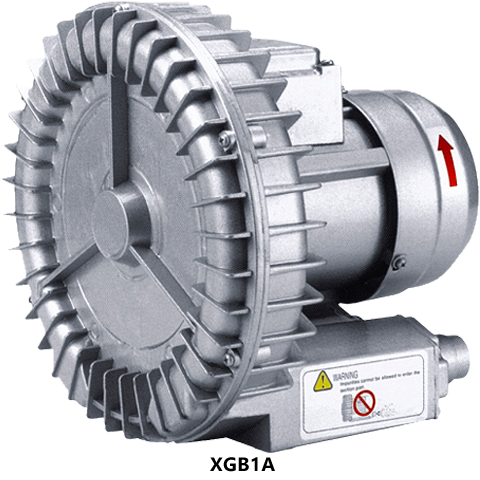

产品名称:
XGB112-180W
咨询热线:0580-8080435
立即咨询
  • 产品概述
  • 技术参数
  • 图表

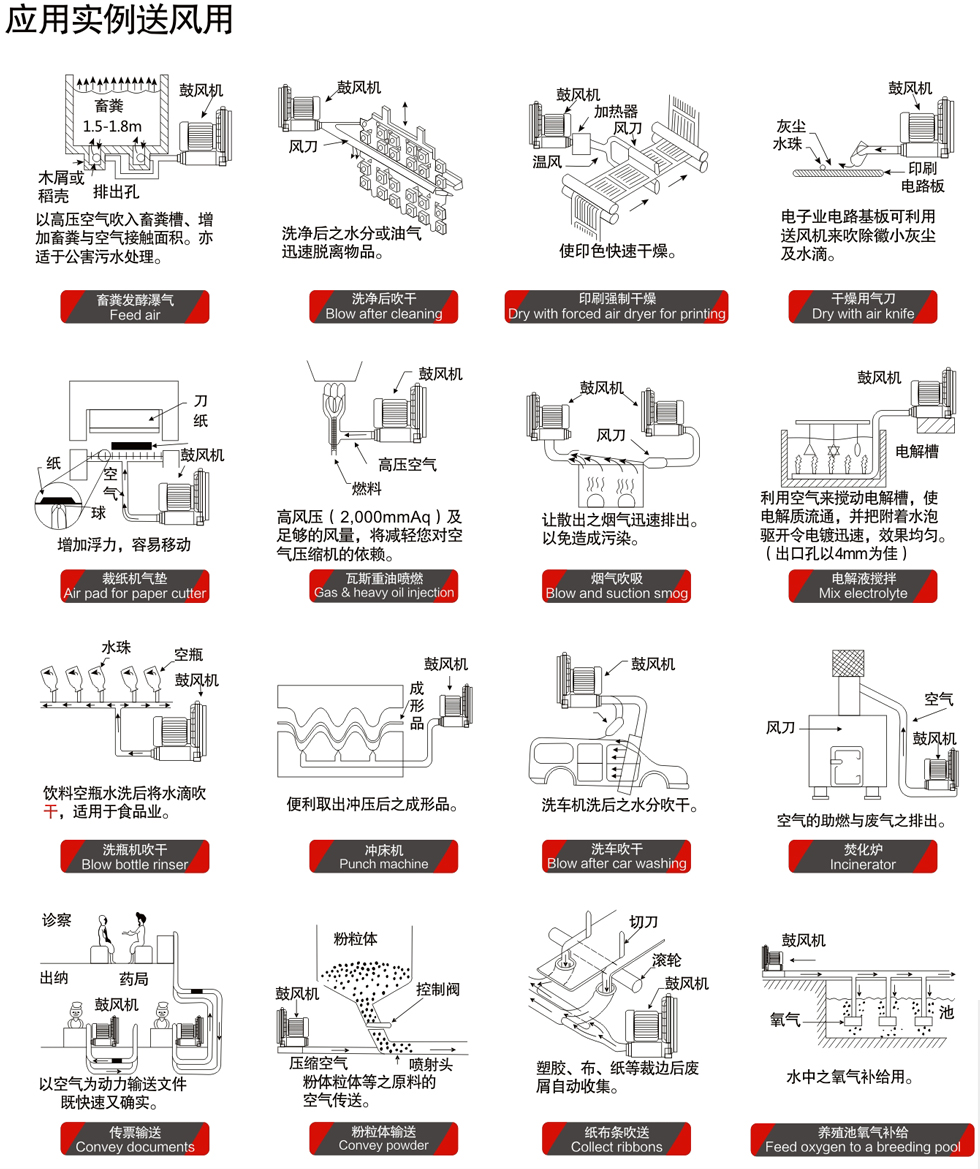

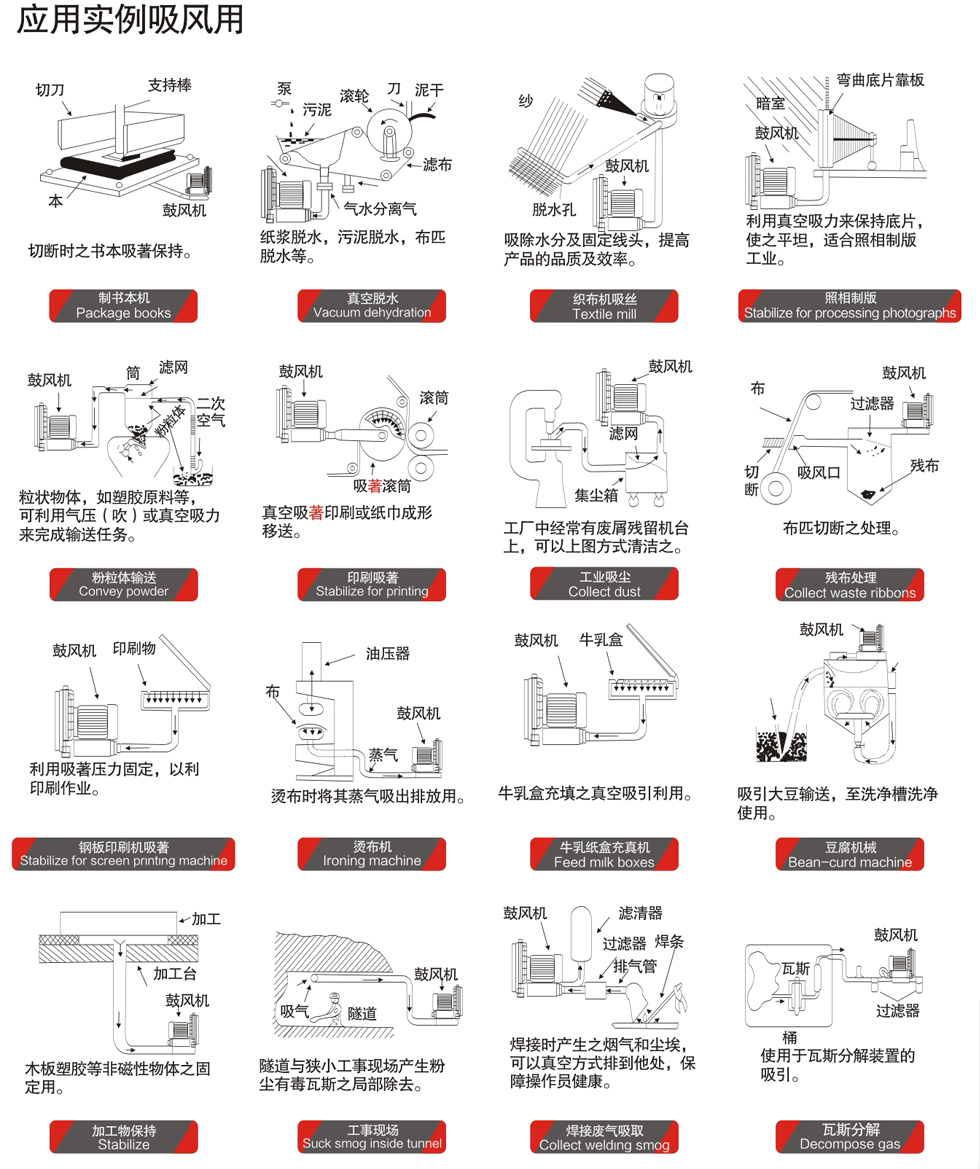

  • 应用实例

应用范围:

气动运输系统、真空提升和夹持系统、包装机、袋装/瓶装/灌装系统、土壤改造、泡沫成型系统、信件的分类与包裹、食品加工系统、激光打印机、牙科真空抽吸机、纸张处理系统双级式风机、打印机、复印机可满足更高的要求、织补机、鱼池通风系统、气体分析、游泳池通风设备。

工作原理:

当高压鼓风机叶轮转动时,由于离心力的作用,风向标促使气体向前向 外运动,从而形成一系列螺旋状的运动。叶轮刀片之间的空气呈螺旋状加速 旋转并将泵体之外的气体挤入(由吸气口 t吸入)侧槽,当它进入侧通道②以 后,气体被压缩,然后又回复到叶轮1刀片间再次加速旋转。当空气沿箝一 条螺旋形轨道穿过叶轮和侧槽时,每个叶轮片增加了压缩和加速的程度,随 蓿旋转的进行,气体的功能增加,使得沿侧通道通过的气体压力进一步增 加。当空气到达侧播与排放法兰的连接点(侧通道在出口处变窄>,气体即被挤 出叶片并通过出口消声器4排出泵体。




型号 马达 重量 噪音 最大流量 最高真空 最高压力 真空阀
频率 额定
输出功率 电压 电流 类型*型号
  Hz KW V A KG Db(A) m³/h mbar mbar 2B*4...
XGB1-12 50 0.18 220 0.85 6 48 56 -90 90
XGB1-12A 50 0.18 220 0.85 5 48 56 -90 90



安装尺寸图


型号 XGB1-10A XGB1-10B XGB2-10 XGB2-20 XGB3-10 XGB4-10 XGB4-20 XGB5-10 XGB5-20 XGB6-10 XGB7-10 XGB7-20 XGB8-10 XGB8-20 XGB9-10 XGB9-20
相位 1 1 3 3 3 1 3 1 3 3 3 3 3 3 3 3
A 184 200 246 284 268 286 322 334 372 360 382 426 451 500 550 615
A1 - - - 316 - - 324 - 411 - - 426 - 549 - 780
B 200 212 247 270 272 302 315 337 371 366 384 410 461 490 569 607
C 80 86 90 45 93 115 58 120 60 122 125 63 152 152 207 103.5
D 157 184 205 205 205 225 225 270 270 284 290 290 356 356 360 360
E 172 204 230 230 230 255 255 320 320 325 325 325 394 394 415 415
F 205 227 219 316 260 294 401 314 465 354 377 473 450 589 525 752
G 82 105 92 135 92 160 191 160 190 191 191 191 230 230 268 345
H 93 110 128 128 141 154 154 175 175 192 197 197 240 240 300 300
H1 - - - 106 - - 153 - 144 - - 162 - 199 - 234
J 72 98 101 111 101 120 128 120 135 128 128 128 148 148 167 167
K 55 65 83 83 83 95 95 140 140 140 140 140 170 170 533 533
L 115 130 108 108 108 130 130 190 190 180 180 180 2174 217
M 66 62 75 75 82 70 73 96 98 64 64 84 140   39 39
N 47 50 71 130 69 75 151 87 171 74 109 205 124 236 89 230
O 26 33 39 39 41 46 45 48 48 56 54 53 65 65 92 92
P - -           55 55 56 55 55     100 100
Q - - 64 64 64 72 72 83 83 93 83 83     150 150
R 7 8 10 10 10 12 12 14 14 13 15 15 15 15 15 15
S 2 2.5 2.5 2.5 2.5 3 3 4 4 4.5 4.5 4.5 6 6 21 21
T - - - 88 - - 104 - 106 - - 130 - - - 117
U - - M6*17 M6*17 M6*17 M6*19 M6*19 M8*17 M8*17 M8*17 M8*17 M8*17     M12*30 M12*30
V M14*15 M16*15 M16*15 M16*15 M16*15 M16*15 M16*15 M16*15 M20*15 M20*15 M20*15 M20*15

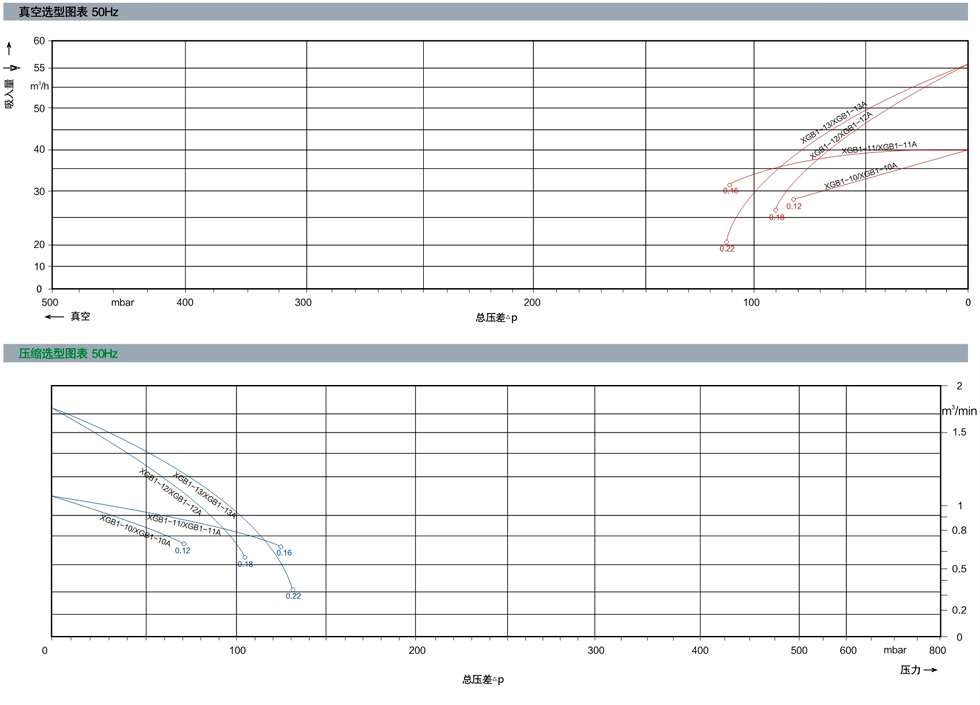

下面的性能曲线是在抽吸15℃空气,排气压力1013mbar的工况下测出的,允差±10%,吸入空气和环境温度不超过25℃时,即可达到图示总压表。
