二叶罗茨鼓风机

products

产品中心

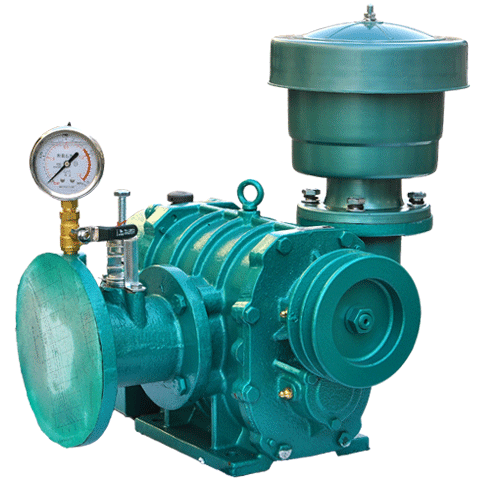

产品名称:
HRE65L
咨询热线:0580-8080435
立即咨询
  • 产品概述
  • 技术参数
  • 图表

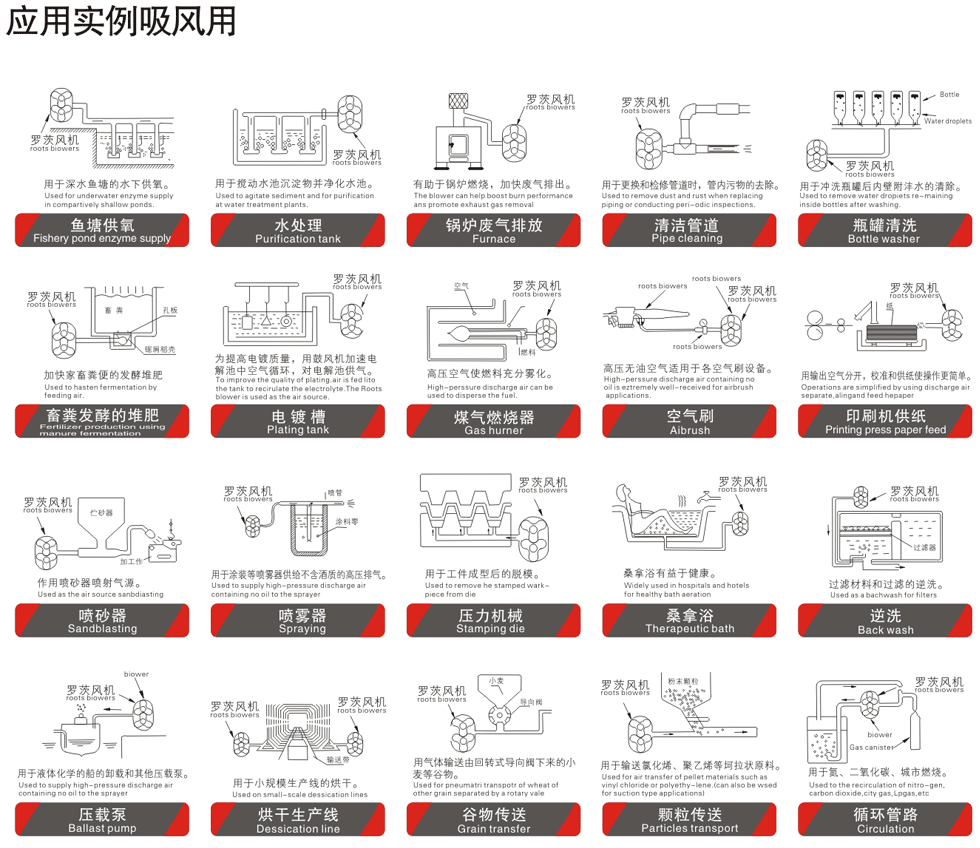

  • 应用实例

产品特点:

1、叶轮采用新颖的曲线轨迹,通过优化设计,总绝热效率和容积效率进一步提高,使风量和压力特 别优良;

2、箱体的进排风屏蔽线采用螺旋线型切入方式,与转子顶线构成三角进排风口,通过转子的旋转循 序打开,使运转更趋平衡,从而使风机的振动和噪音减小;

3、采用了避免轴承、齿轮油类混入箱体内部的结构设计,使工作腔内无混油,因而可获得清洁气 体,不产生油烟雾所造成的空气污染;

4、结构紧凑,由于选用了特殊轴承及油封,提高了使用寿命,且维修管理也方便;

5、叶轮和轴为分体压配结构,且叶轮间有微小间隙无碰撞,风机性能持久不变,可长期连续运转。 本产品一般只用于输送空气,但只需改变密封形式,就可用来输送煤气和其他易燃、易爆、有毒等特殊气体、用户有此需求时,请在订货时予以说明。

产品性能范围:流量0.44〜56.97m3/min 升压:9.8〜58.8KPa

工作原理:

罗茨风机为容积式风机,输送的风量与转 数成比例,三叶型叶轮每转动一次有2个叶轮进行3次吸、排气,与二叶型相比,气体脉动变少,负荷变化小,机械强度高,噪声低,振动也小。

在2根平行的轴上设有2个叶轮,叶轮与椭 圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙,由于叶轮互为反方向匀速旋转,使箱体和叶轮所包围着的一定量的气体由吸入的一侧输送到排除的一侧。

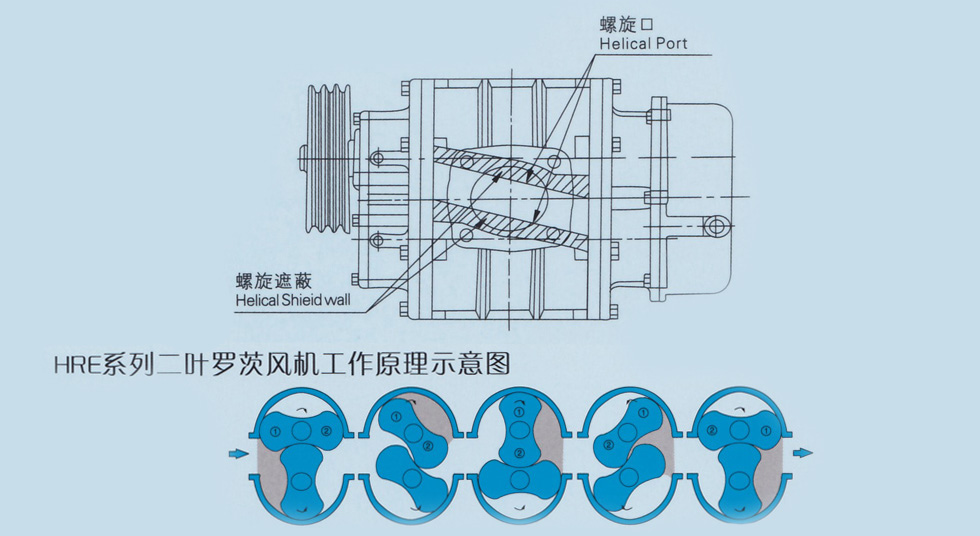

旧的罗茨风机,无论两叶型、三叶型、其压缩原理是:转子顶端向排风口一线打开的瞬间,排风口的高压空气逆流与机壳之内进行压缩,这种逆流与压缩产生剧烈的压力变化成了风机的噪声原因。本风机为消除这种因素而研究了螺旋形状。下图就是本风机螺旋形状的要点说明:


2.2KW 3KW 4KW

  QS--进风状态风量(M³/min)          La--所需动力(kw)



型式 口径 转速rpm 排出压力(kgf/cm²)
0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60
9.8kPa 14.7kPa 19.6kPa 24.5kPa 29.4kPa 34.4kPa 39.2kPa 44.1kPa 49kPa 53.9kPa 58.8kPa
Qs La Qs La Qs La Qs La Qs La Qs La Qs La Qs La Qs La Qs La Qs La
HRE65L 65 1150 1.82 0.61 1.80 0.81 1.78 0.97 1.74 1.09 1.69 1.20 1.64 1.33 1.61 1.47 1.57 1.62 1.53 1.77 1.48 1.90 1.42 2.04
1250 1.98 0.68 1.96 0.90 1.93 1.08 1.89 1.21 1.84 1.34 1.78 1.48 1.75 1.63 1.71 1.80 1.66 1.96 1.60 2.11 1.54 2.26
1350 2.14 0.76 2.12 1.01 2.09 1.21 2.04 1.36 1.99 1.50 1.93 1.66 1.89 1.83 1.84 2.02 1.79 2.21 1.73 2.38 1.67 2.54
1450 2.30 0.85 2.26 1.14 2.24 1.36 2.19 1.53 2.14 1.69 2.07 1.87 2.03 2.06 1.98 2.27 1.92 2.47 1.86 2.67 1.79 2.85
1550 2.46 0.96 2.43 1.27 2.39 1.52 2.34 1.71 2.28 1.89 2.21 2.09 2.17 2.30 2.12 2.54 2.06 2.77 1.99 2.98 1.91 3.19
1650 2.62 1.07 2.59 1.42 2.55 1.70 2.50 1.91 2.43 2.11 2.35 2.33 2.31 2.57 2.25 2.84 2.19 3.09 2.12 3.33 2.04 3.56
1750 2.78 1.19 2.75 1.58 2.70 1.89 2.65 2.13 2.58 2.35 2.50 2.60 2.45 2.86 2.39 3.16 3.32 3.45 2.25 3.72 2.16 3.97
